Vero AlphaCAM2021是一款專業而又強大的CAM軟件，是一款由Vero公司出品的CAD/CMA軟件。這款軟件不僅僅處在當前行業中領先的位置，在木工、金屬以及石材切割方面有著超高技術。軟件還提供了一鍵拆單、自動排孔、優化排版等海量專業實用的功能，主要適用于從2軸到5軸的木材、大理石、復合材料及金屬等加工流程中，可以幫助用戶快速的進行后期處理。本軟件自帶漢化補丁以及破解補丁，有需要的用戶不要錯過了哦！

Vero AlphaCAM功能

1、自動化經理

現在可以修改層的順序和加工樣式。層映射設置中定義的順序將用于應用刀具路徑，并且用戶現在可以在定義如何加工零件的同時控制刀具路徑的順序。但是，“加工訂單”選項仍可用于通過工具進行訂購操作。

現在，自動化管理器將顯示無法嵌套的零件列表，因此操作員可以取消零件或在以后的工作中進行處理。還可以使用創建僅包含可以嵌套零件的新作業的選項進行進一步的自動化。

2、用戶界面

用戶界面的增強提供了對操作員希望看到的零件屬性的完全控制。在以前的版本中，用戶只能看到零件名稱，并且需要單獨單擊每個零件以獲取更多信息?，F(xiàn)在，他們可以看到關鍵的細節，例如高度，數量，是否嵌套零件以及零件的任何屬性。

3、資料夾觀察者

新的Folder Watcher允許通過自動化管理器自動處理作業。該工具非常適合在成熟的制造過程中使用，也可以用于通過ERP軟件或軟件以外的任何其他系統創建訂單的地方。它監視一個文件夾，并在創建訂單后立即使用Automation Manager自動處理該文件夾，而無需用戶執行任何操作。

4、電腦輔助設計

幾何節點編輯已得到改進，可以將多個元素轉換為一條直線或一條弧。當兩個或更多節點重疊時，也會出現有關節點選擇的提示。現在也可以斷開并連接一條或多條路徑而不必離開此命令，這使其成為修改和修復2D幾何形狀的更完整的工具。

軟件在無需加工幾何體的情況下直接投資于固體加工的巨額投資已導致自動化方面的重大改進。就像可以使用“加工樣式”來加工圖層中的幾何形狀一樣，現在可以將實體模型面添加到圖層中。加工樣式是通過多種操作創建的，用戶可以輕松地在該層中加工實體面，而無需手動選擇這些面。

5、刀具路徑重疊優化

Vero AlphaCAM 2021優化刀具路徑重疊的新選項顯著提高了嵌套中的材料使用率。只要工具不會造成任何損壞，它可使不同零件周圍的刀具路徑重疊。在需要保護零件的地方應用了附加距離，同時仍然允許刀具路徑重疊。他說，當零件內部使用較大直徑的工具時，新選項還帶來了顯著的嵌套改進，但是需要較小的工具來切割外形。嵌套引擎使用外部工具直徑來定義重疊。

6、幾何嵌套-實體

另一個增強功能使實體可以嵌套其幾何形狀。現在可以將實體放置在嵌套工作表中，將其放置在嵌套表中之后就可以對其進行加工。刀具路徑可以直接應用于實體和實體面，用戶甚至可以執行另一項操作以從實體中提取幾何形狀，然后對這些幾何形狀進行加工。這意味著在嵌套之后，可以使用多于3軸的幾何形狀和實體特征。

7、夾鉗插入

使用一個稱為“夾具插入”的新項目管理器頁面，可以將夾具和固定裝置拖放到工程圖中，然后選擇XY位置以插入它們。放置到位后，軟件會自動讀取材料厚度并將夾具放置在正確的Z高度。還可以定義夾具是否將放置在下方或是否將材料壓緊，并允許用戶在插入件上旋轉夾具。這是一個長期項目的一部分，該項目使在軟件中使用夾具更加容易，并且將來的發行版會將其擴展到具有多個可移動組件（例如導軌和吊艙）的更復雜的夾具。

8、NCSIMUL基本

NCSIMUL Essential已集成到軟件中，取代了router刨機和銑削模塊中的外部模擬器，從而能夠模擬3到5軸的刀具路徑和帶有活動夾具的機器。

9、案例生成器

Vero AlphaCAM 2021另一個新的創新是Casebuilder，它是與CABINET VISION合作的結果。它是專門為中小型木工公司創建的，用于快速設計櫥柜和箱柜產品……然后單擊按鈕即可處理零件并使用軟件生成NC代碼。

它是用于制造廚房和商業櫥柜的易于使用的訂單輸入軟件工具。用戶只需進行最少的設置即可快速設計和劃分機柜，并將ARD文件直接輸出到軟件，再輸出到NC路由器。櫥柜可以單獨配置，包括門，抽屜，架子和卷簾的數量和位置，然后系統會自動為所有組件生成軟件工程圖文件。

10、套料切邊-工作計劃

最后，另一個集成；這與WORKPLAN和嵌套的切邊。軟件直接連接到WORKPLAN服務器，并使用其數據庫中的物料，這意味著操作員可以知道要執行作業的確切物料數量，并且可以更輕松地管理邊角料。

用戶保留工作表并定義作業將生成哪些切邊。使用WORKPLAN的Windows Tablet應用程序確認作業已被處理。主要材料將從庫存中扣除，并將殘料添加到數據庫中，以供以后的工作使用。

Vero AlphaCAM使用幫助

一、2D/3D環境

軟件具有兩種不同類型的繪圖環境；2D（也稱為“平地”）和3D。

每種環境都可能導致軟件中的命令功能不同。

1、2D環境

這是軟件中的默認編輯環境。一次在繪圖區域中可以看到兩個軸。其余軸垂直于可見平面，即用戶的視線。已關閉，參見插圖。

注意：在“平地”中工作時，無論顯示哪對軸，所有平面坐標項都沿X和Y軸應用。

此規則的例外是Vero Alphacam 2021車床模塊中。在“平地”中，所有坐標均沿X和Z軸輸入。

某些命令即使在“平地”中工作時也始終需要3D坐標輸入。

2、3D環境

定義3D幾何圖形時會創建3D環境，這使您可以創建工作平面，因為它定義了局部X，Y和Z坐標。

在3D環境中工作時，可以在元素上同時使用2D和3D加工策略。

可以在3D環境中打開或關閉陰影，這會改變圖形的外觀。例如，請參見Closed。

二、色帶欄

功能區欄位于軟件窗口的頂部。它由不同的選項卡組成，其中包含可以在軟件中使用的命令。

所選標簽將突出顯示。在示例中，將顯示“幾何”選項卡。

要選擇標簽：

單擊一個選項卡名稱。m.cncxm.com

當光標位于功能區欄上時，滾動鼠標滾輪可在選項卡之間循環。

每個選項卡均分為按鈕組，其中包含相關命令。

可以通過單擊選項卡右側的箭頭圖標來調整功能區欄的顯示：

當圖標指向上方時，功能區欄的活動選項卡會持續顯示，包括使用用戶界面的其他區域時。

當圖標指向下方時，功能區欄將最小化，必須單擊一個選項卡才能顯示它。可以通過單擊選項卡或在用戶界面中的其他位置來最小化功能區欄。

或者，在快速訪問工具欄旁邊的下拉菜單中單擊最小化功能區，以切換此選項。

您的軟件本中存在的特定命令和功能可能與本主題中描述的命令和功能有所不同。這取決于特定的ALPHACAM 2021模塊（即路由器，Stone等）和產品級別（即Essential，Standard，Advanced或Ultimate）。

該幫助文件中相應模塊特定的幫助手冊中描述了軟件同模塊中顯示的特定功能區欄。

三、快捷工具欄

快速訪問工具欄位于軟件窗口的頂部。它包含常用命令的快捷方式，并且是完全可定制的。

快速訪問工具欄中的默認命令是：

新。

打開。

保存。

撤消。

重做。

快速訪問工具欄是完全可定制的。單擊快速訪問工具欄旁邊的箭頭圖標，將顯示一個下拉菜單：

此菜單中的幾個選項與快速訪問工具欄有關：

單擊默認命令可以打開或關閉默認命令?？焖僭L問工具欄中的命令由突出顯示的復選圖標指示。

更多命令...-在“快速訪問工具欄”部分上顯示“自定義”對話框，其中包含幾個選項：

可以添加命令。

可以刪除命令。

命令可以重新排序。

可以插入分隔符。

快速訪問工具欄可以重置為默認設置。

可以將快速訪問工具欄的位置設置為顯示在功能區欄下方。

在功能區下方顯示-更改快速訪問工具欄的位置。

四、專案經理

項目管理器是軟件界面中的一個面板，由多個頁面組成，每個頁面都有不同的選項和功能。本節包含有關活動圖形的其他信息。

項目經理窗口

默認情況下，“項目管理器”窗格?？吭?ldquo;繪圖區域”的左側。通過單擊并拖動頂部的欄，可以重新放置它。它可以停靠在繪圖區域的左側，右側，頂部或底部。拖動時它將卡入到位。

或者，它可以作為單獨的窗口浮動，方法是拖動到“繪圖區域”的中心，或者拖動到活動的軟件窗口的外部。

也可以通過單擊并拖動邊緣來調整“項目管理器”窗口的大小。

停靠后，可以固定項目管理器以使其始終顯示，也可以單擊“自動隱藏”按鈕，以便在不使用時將其自動最小化。最小化時，僅選項卡沿繪圖區域的邊緣顯示，從而增加了繪圖區域的大小。

項目經理頁面

如果將“自動隱藏”設置為活動狀態，則可以通過選擇“項目管理器”窗口底部或“繪圖區域”邊緣的選項卡來訪問“項目管理器”中的頁面。

可以通過導航到“視圖”|“視圖”來指定“項目管理器”中顯示的選項卡和頁面。項目經理顯示項目經理頁面。

顯示一個下拉菜單。已關閉參見插圖：

列出了每個可用的選項卡，如果該選項卡處于活動狀態，則該選項卡旁邊會突出顯示一個選中圖標。

“顯示所有頁面”選項選擇所有頁面。

“隱藏所有頁面”選項將從用戶界面中刪除“項目管理器”窗口。

注意：項目管理器中可用的頁面在不同的ALPHACAM 2021模塊之間有所不同。請參閱此幫助文件中模塊相關的部分，以獲取有關每個頁面的主題。

您的軟件版本中存在的特定命令和功能可能與本主題中描述的命令和功能有所不同。這取決于特定的軟件模塊（即路由器，Stone等）和產品級別（即Essential，Standard，Advanced或Ultimate）。

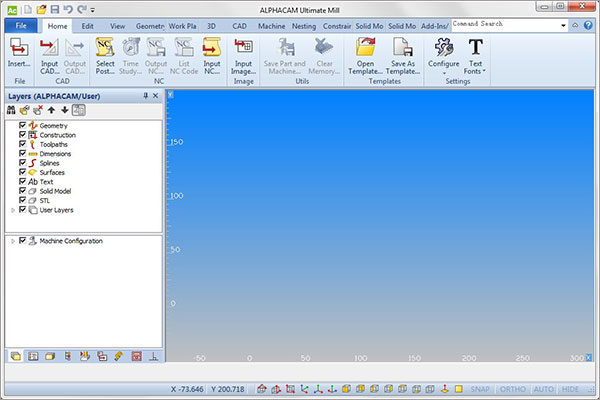

五、繪圖區

繪圖區域是軟件界面顯示繪圖和圖形的區域。

繪圖區域位于窗口的中央區域。

繪圖區域環境

軟件具有兩個不同的環境，可以在繪圖區域中顯示它們。這些是2D（也稱為“平地”）和3D：

2D（平坦土地）

可以通過“繪圖區域”底部和左側邊緣的軸標記來識別此環境。該視圖垂直于工作平面。

3D

可以通過存在全局坐標原點標記來識別此環境。X，Y和Z尺寸同時可見。已關閉，參見插圖。

2D和3D環境都可以更改命令在軟件中起作用的方式。

坐標系

全球坐標

這些基于“繪圖區域”中的單個基準點。標記分別是X，Y和Z方向的紅色，綠色和藍色箭頭。

當地坐標

這些相對于繪圖區域中的實體，例如工作平面。對于X，Y和Z方向，本地原點都有一個黃色箭頭。

單位

軟件不使用英制（例如1/2“，0.25”1ft）或公制（例如1mm，1cm，1m）值，而是使用單一值系統。輸入值1將給您1個單位，或者輸入值0.5將給您0.5個單位。用戶可以將其作為英制或公制單位讀取。

查看操作

可以操縱“繪圖區域”中顯示的視圖。根據視圖環境是在Flat Land還是3D中而有所不同。

平移

使用以下方法之一平移視圖：

通過導航到“視圖”|“使用平移”命令當前視圖泛。

單擊并按住鼠標滾輪，然后拖動鼠標。

按住然后單擊并拖動鼠標。

縮放

使用以下方法之一進行縮放：

向上滾動鼠標滾輪以縮小，向下滾動以放大。

使用視圖|視圖中的縮放命令按鈕。目前看來。

透視

在3D環境中，單擊并按住鼠標左鍵并拖動鼠標將改變視點透視圖。顯示所需位置時，釋放鼠標按鈕。

客制化

背景色

可以自定義繪圖區域的背景顏色。

可以將背景色設置為單色，純色或水平漸變中的兩種顏色。

導航到查看|顯示選項背景色。

顯示“背景”對話框。已關閉，參見插圖。

色彩

可以在繪圖區域中顯示的各種實體的顏色也是可自定義的。示例包括幾何，構造和尺寸。

導航到首頁|設置|配置？常規在常規對話框中，選擇顏色選項卡。已關閉，參見插圖。

單擊重置可恢復默認顏色。

六、輸入欄

輸入欄用于輸入軟件中許多命令的數據。它位于繪圖區域下方。

顯示輸入欄的“繪圖區域”下方的區域通常為空白。

當選擇了需要輸入數據的命令（例如“行”命令）時，輸入欄將顯示如下：

注意：在ALPHACAM中，可以使用兩種數據輸入方法：

在輸入欄中鍵入值。

通過單擊鼠標從“繪圖區域”中選擇坐標。

輸入欄包含命令提示符，值輸入字段和“捕捉”按鈕。

命令提示符指出軟件所需的數據輸入。所需的數據輸入取決于激活的命令。

在值輸入字段中輸入值或數學函數。

單擊確定以完成輸入。

七、狀態欄

狀態欄顯示與繪圖區域相關的參考信息。它還包含一些視圖命令的快捷方式。它位于ALPHACAM 2021窗口的底部。

常用快捷鍵

1、F1-幫助；

2、F2-自動快照開/關；

3、F3-正交模式開/關；

4、F4-關閉并完成；

5、F5-網格捕捉開/關；

6、F6-捕捉到終點；

7、F7-抓住中點；

8、F8-對齊中心；

9、F9-對齊交叉點；

10、F10-對齊切線；

11、F11-對齊垂直；

12、F12-對齊并；

13、以下快捷鍵允許您快速調出軟件中常用的命令；

14、Ctrl+N-新文件；

15、Ctrl+O-打開文件；

16、Ctrl+Insert-插入軟件繪圖；

17、Ctrl+S-保存；

18、Ctrl+I-輸入CAD；

19、Ctrl+L-列出NC；

20、Ctrl+M-清除內存；

21、Ctrl+P-打印機/繪圖儀；

22、Ctrl+Z-撤消；

23、Ctrl+Delete-刪除；

24、Ctrl+F-起始點；

25、Ctrl+H-更改；

26、Ctrl+A-全部縮放；

27、Ctrl+W-縮放窗口；

28、Ctrl+B-縮放上一個；

29、Ctrl+R-重繪；

30、Ctrl+G-Ghost工具；

31、Ctrl+T-文字；

32、Ctrl+D-尺寸；

33、Ctrl+U-用戶圖層；

34、Ctrl+E-編輯操作。
